K8s 集群搭建

本文介绍如何搭建支持 CBCTF 容器题目的 Kubernetes 集群。若仅使用问答题和静态题，可跳过本节直接使用 Docker 部署 或 二进制部署。

硬件要求​

准备多台运行 Ubuntu 22.04+ 的 Linux 服务器，分为：

  • Master 节点 × 1：管理 K8s 控制平面
  • Worker 节点 × N：运行题目容器（建议至少 2 台）

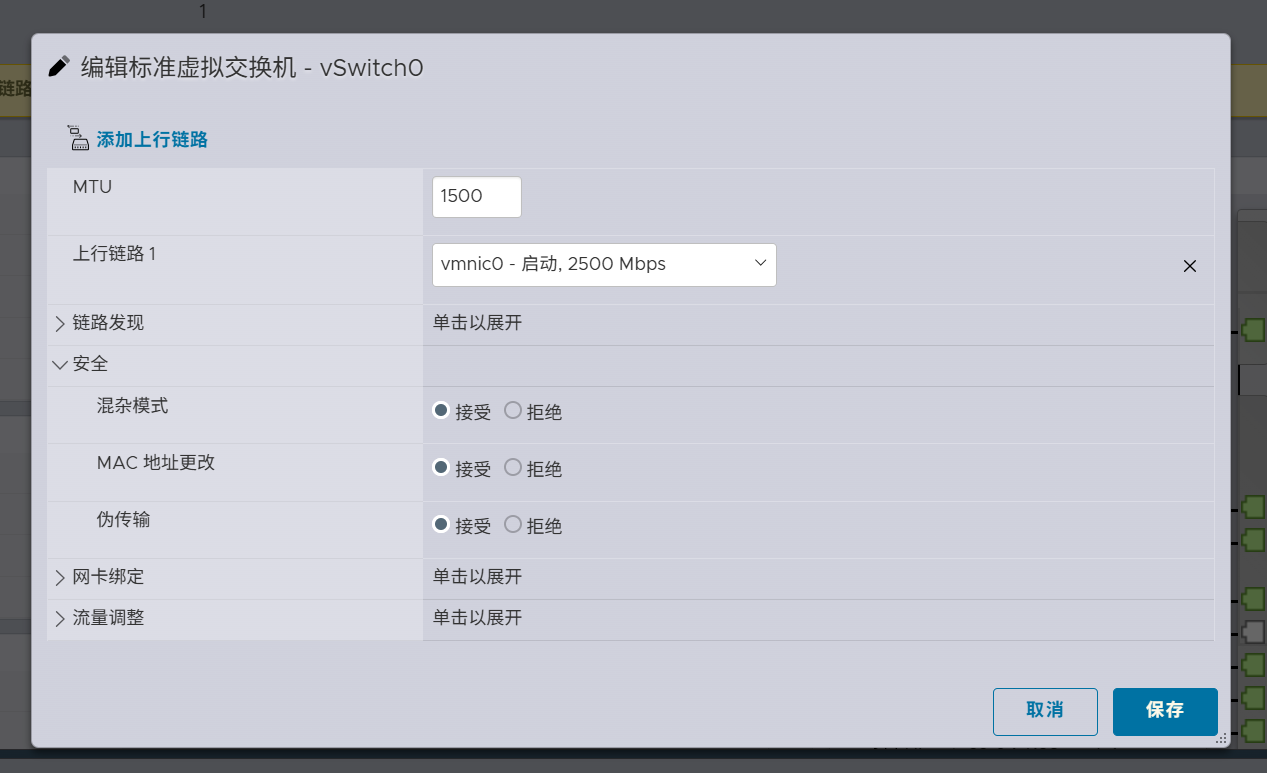

VMware ESXi 说明​

若使用 ESXi 虚拟机，需在 vSwitch 上开启混杂模式（Promiscuous Mode）和 MAC 地址更改（MAC Address Changes），否则 VPC 网络无法正常工作。


不支持 macvlan 的云服务商（如大多数公有云 VPS）无法使用 VPC 网络模式部署靶机，仅可使用 Pod 网络模式。

网卡命名一致性​

所有节点的主网卡（连接外部网络的网卡）名称必须相同，例如均为 eth0。否则可能导致部分节点上的靶机无法访问外部网络。修改方式请自行搜索对应 Linux 发行版的配置方法。

安装 NFS 客户端​

在所有节点上安装 NFS 相关软件包，以支持 Kubernetes NFS 共享存储挂载：

sudo apt update
sudo apt install -y nfs-common

安装 K3S​

CBCTF 推荐使用 K3S 作为 Kubernetes 发行版，轻量易部署。

Master 节点​

安装 K3S 并禁用默认的 Flannel 网络插件（由 KubeOVN 接管）：

curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | \
  INSTALL_K3S_MIRROR=cn sh - --flannel-backend=none --disable-network-policy

安装完成后，集群凭证位于 /etc/rancher/k3s/k3s.yaml，节点 Token 位于 /var/lib/rancher/k3s/server/node-token。

Worker 节点​

将 myserver 替换为 Master 节点 IP，mynodetoken 替换为上述 Token：

curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | \
  INSTALL_K3S_MIRROR=cn \
  K3S_URL=https://myserver:6443 \
  K3S_TOKEN=mynodetoken \
  sh - --flannel-backend=none --disable-network-policy

推荐使用 Lens 对集群进行可视化管理。

安装 Multus CNI​

Multus CNI 为 Pod 提供多网卡支持，VPC 网络模式必须安装。

Thin Plugin（推荐）​

kubectl apply -f https://raw.githubusercontent.com/k8snetworkplumbingwg/multus-cni/master/deployments/multus-daemonset.yml

Thick Plugin（不推荐）​

Thick Plugin 存在以下已知问题，可能导致集群不稳定：

如仍需使用，请参考 Issue #1346 和 PR #1213 中的解决方案。

kubectl apply -f https://raw.githubusercontent.com/k8snetworkplumbingwg/multus-cni/master/deployments/multus-daemonset-thick.yml

安装 Kube-OVN​

Kube-OVN 提供 VPC 网络隔离功能。推荐使用 v1.14.5 版本。

在 Master 节点执行：

wget https://raw.githubusercontent.com/kubeovn/kube-ovn/refs/tags/v1.14.5/dist/images/install.sh
bash install.sh

如需自定义参数，参考官方安装文档。

配置 StorageClass​

仅 K3S 需要此步骤，原生 K8s 可跳过。

动态附件题目需要使用支持 ReadWriteMany 的 StorageClass（如 NFS）。K3S 默认的 local-path 不支持 RWX，需取消其默认 StorageClass 标记：

# 修改 local-path StorageClass 的 annotation
storageclass.kubernetes.io/is-default-class: 'false'

然后安装并配置支持 RWX 的 StorageClass（如 NFS Subdir External Provisioner），并将其设为默认 StorageClass。

跨云厂商节点​

部分节点来自不支持 VPC 网络的云厂商时，需为其打上污点，防止 VPC 题目容器调度到这些节点：

kubectl taint node <node-name> vpc-network=unacceptable:NoSchedule

只有包含 VPC 网络配置的题目容器才会受此污点影响；Pod 网络模式的题目不受限制。
